VARIMATIK VM 25

Kotel je řešen jako svařenec z ocelových plechů a trubek. Přenos tepla ze spalovaného paliva do teplonosného média je realizován přes stěny spalovací komory a stěny spalinového výměníku. Palivo je spalováno na horní části válcového roštu. Do jeho vnitřní horní části je cíleně nasáván spalovací vzduch. Na rošt je přiváděno palivo skluzem z násypky paliva. Cyklicky je pak vynášeno do spalovacího prostoru. Zde probíhá intenzivní hoření způsobené tahem spalinového ventilátoru. Vzniklé spaliny jsou vedeny podél stěn spalovacího prostoru do spalinového výměníku. Zde jsou vychlazeny na teplotu cca 180°C. Přes kouřovod - obvykle nerezová poloohebná hadice - jsou spaliny přiváděny na vstupní hrdlo ventilátoru. Tímto jsou pak vháněny do komínového odtahu.

Teplonosné médium je přes vstupní hrdlo umístěné v dolní části zadní stěny kotle, přiváděno do dvojitého pláště spalinového výměníku. Rozdílem měrné hmotnosti ohřívaného média dochází k jeho proudění podél vnitřních stěn do horních partií kotle odkud je následně, přes výstupní hrdlo, vyvedeno z kotle do topného okruhu.

Na boku kotle je umístěna skříňka řídící automatiky. Zapíná a vypíná chod spalinového ventilátoru a roštu kotle podle nastavené teploty topné vody (krok roštu). Řídící automatika a nastavitelný kotlový termostat umožňují nastavení teploty výstupní vody z kotle v rozmezí hodnot 60-90°C. Pro případ selhání funkce kotlového termostatu je kotel vybaven pojistným (havarijním) termostatem.

Řídící automatika umožňuje nastavení podávání optimálního množství paliva.

TECHNICKÉ PARAMETRY

PARAMETR	JEDNOTKA	HODNOTA
Třída kotle podle účinnosti / emisí		3/1
Jmenovitý výkon	kW	25
Maximální výkon	kW	27
Jmenovitý průtok vody	l / hod	1175
Hydraulická ztráta	Pa	40
Příkon (ventilátor + pohon)	W	180+43
Průměrná spotřeba paliva za hodinu při jmenovitém výkonu	kg	6,25
Hmotnost paliva plné násypky	kg	120
Vnější průměr kouřovodu	mm	120
Podtlak na výstupu spalin z kotle (min.)	Pa	200
Orientační časování roštu (krok/prodleva)	sec.	1,5/70
Příruby vody	Js / Jt	50 / 6
Hmotnost prázdného kotle	kg	400
Obsah vody v kotli	l	95
ROZMĚRY (mm)
(A) výška s násypkou		1325
(B) hloubka		1090
(C) výška s otevřenou násypkou		1740
(D) rozteč vývodů
(E) výška bez násypky		1040
(F) výška kouřovodu střed		895
(G) výška příruby topné vody		1060
(H) šířka kotlového tělesa		430
(J) šířka kotle s kryty		600
(K) šířka zásobníku paliva		765
(M) výška příruby zpětné vody		210
(P) poloha kouřovodu od osy		0

PALIVO

tříděné hnědé uhlí
obchodní označení
ořech 2 ... o2 (zrnitost 10 - 20 mm)
ořech 3 ... o3 (zrnitost 10 - 16 mm)
o výhřevnosti 18 MJ / kg

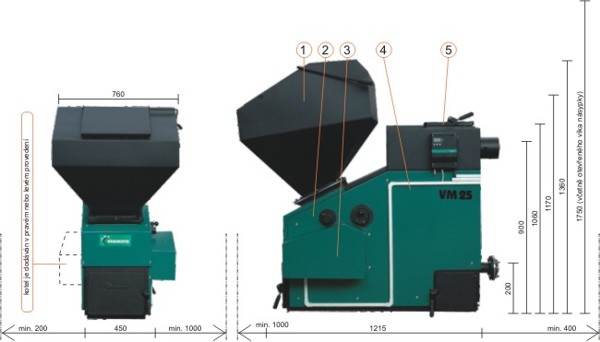

SCHÉMA KOTLE VM 25

LEGENDA:
1. násypka, 2. spalovací komora, 3. pohon, 4. výměník, 5. víko výměniku

POUŽITÍ

Pro vytápění rodinných domků, škol, rekreačních zařízení, dílen, provozoven, skleníků a všude tam, kde se požaduje plynulé a regulovatelné teplovodní vytápění s minimálními nároky na dohled a obsluhu.

PROVEDENÍ

VM 25 - pravé i levé provedení.

CENA: 52.900 Kč bez DPH
