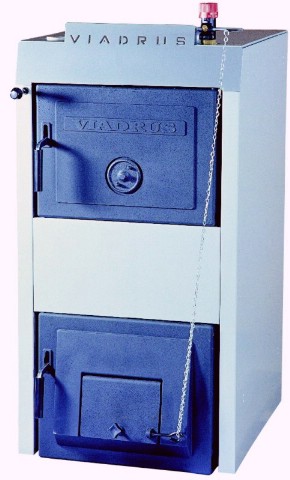

Hercules
U26
"New
Design"
|
Počet článků |
ks |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
VÝKON KOTLE MĚŘENÝ DLE PŘEDCHOZÍ NORMY ČSN 070240 |
Výkon |
kW |
12-16 |
20-24 |
27-32 |
35-40 |
43-48 |
50-56 |
58-64 |
66-72 |
|
Hercules U26 - KOKS |
Výkon |
kW |
15 |
23 |
30 |
38 |
44 |
50 |
56 |
62 |
Účinnost |
% |
80 |
Teplota spalin při jmenovitém výkonu |
°C |
220 - 250 |
|
Hercules U26 - ČERNÉ UHLÍ |
Výkon |
kW |
11 |
17 |
23 |
31 |
40 |
46 |
51 |
58 |
Účinnost |
% |
75 |
Teplota spalin při jmenovitém výkonu |
°C |
220 - 300 |
|
Hercules U26 - DŘEVO |
Výkon |
kW |
8 |
14 |
20 |
24 |
27 |
35 |
41 |
46 |
Účinnost |
% |
75 |
Teplota spalin při jmenovitém výkonu |
°C |
220 - 300 |
OSTATNÍ PARAMETRY KOTLE |
Objem vodního prostoru |
l |
27,6 |
33,3 |
35 |
44,7 |
50,4 |
56,1 |
61,8 |
67,5 |
Hmotnost |
kg |
214,5 |
264,2 |
314 |
363,6 |
413,3 |
483 |
535 |
587 |
Hloubka spalinové komory |
mm |
185 |
295 |
405 |
515 |
625 |
685 |
795 |
905 |
Světlost kouřové roury |
mm |
156 |
176 |
Výška x šířka |
mm |
1026x520 |
Hloubka L |
mm |
380 |
490 |
600 |
710 |
820 |
930 |
1040 |
1150 |
Rozměry plnícího otvoru |
mm |
300 x 320 |
Pracovní přetlak vody |
bar |
4 |
Zkušební přetlak vody |
bar |
8 |
Dopor. teplota topné vody |
°C |
60 - 85 |
Max. hladina hluku |
dB |
65 dB (A) |
Přípojky kotle: topná voda a vratná voda |
|
DN 70 |
Teplota chladící vody pro pojistný dochlazovací výměník |
°C |
10 - 20 |
Přetlak chladící vody pro pojistný dochlazovací výměník |
bar |
2 - 6 |
|
|
Technické
parametry |
|
ČERNÉ
UHLÍ |
HNĚDÉ
UHLÍ |
PELETY |
Jmenovitý
výkon |
kW |
25 |
25 |
22 |
Regulovatelný
výkon |
kW |
7
–
25 |
7
–
25 |
6
–
25 |
Spotřeba
paliva |
kg
.
h-1 |
1,25
–
4,37 |
1,69
–
5,65 |
1,82
–
7,05 |
Doba
hoření
při
jmenovitém
výkonu |
h |
24h
30min |
17h
15min |
17h
15min |
Účinnost |
% |
až
81,6 |
až
83,7 |
až
83,2 |
Teplota
spalin |
°C |
120
-
240 |
150
-
250 |
150
-
245 |
Hmot.
průtok
spalin
na
výstupu
-
při
jmen.
výkonu |
kg.s-1 |
0,015 |
0,021 |
0,016 |
-
při
min.
výkonu |
0,005 |
0,004 |
0,01 |
Hmotnost |
kg |
380 |
Obsah
vodního
prostoru |
dm3 |
85 |
Průměr
kouřovodu |
mm |
145 |
Kapacita
zásobníku
paliva |
dm3 |
160 |
Rozměry
vč.
zásobníku:
Š
x
H
x
V |
mm |
1315
x
745
x
1410 |
Třída
kotle |
- |
3 |
Pracovní
přetlak
vody |
bar |
2 |
Zkušební
přetlak
vody |
bar |
4 |
Doporuč.
provozní
teplota
topné
vody |
°C |
65
-
80 |
Minimální
teplota
vratné
vody |
°C |
60 |
Max.
výška
hladiny
topného
média |
m |
25 |
Pojistný
ventil
(pro
max.
výšku
hladiny) |
bar |
2 |
Hydraulická
ztráta
kotle
T
=
10
K |
mbar |
4,1 |
T
=
20
K |
1,9 |
Hladina
hluku |
dB |
do
65
dB
(A) |
Komínový
tah |
mbar |
0,1
–
0,2 |
Přípojky
kotle
-
topná
voda |
Js |
G
1
1/2” |
-
vratná
voda |
G
1
1/2” |
Připojovací
napětí |
- |
1/N/PE
AC
230V
~
50
Hz
TN
-
S |
Elektrický
příkon
(ventilátor
+
motor) |
W |
230 |
Elektrické
krytí |
- |
IP
20 |
|
Palivo |
Druh
paliva |
Zrnitost
[mm] |
Výhřevnost
[MJ.kg-1] |
Černé
uhlí |
Krupice
praná |
4
–
10 |
21
–
27 |
Hrášek
praný |
10
–
18 |
21
–
27 |
Hnědé
uhlí |
Ořech
2 |
10
–
25 |
16,5
–
18,5 |
Ořech
3 |
10
–
16 |
16,5
–
18,5 |
Biomasa |
Dřevěné
pelety |
8
–
20 |
15
–
19 |
|
