KOMBINOVANÉ KOTLE NA ZPLYNOVÁNÍ DŘEVA, ZEMNÍ PLYN, EXTRA ETO A PELETY





Nová řada kotlů kombi ATMOS DC 15EP(L), DC 18SP(L), DC 25SP(L), DC 32SP(L) umožňuje spalování dřeva na principu generátorového zplynování v kombinaci s hořákem na pelety, zemní plyn, nebo extra ETO. Kotel umožňuje střídání paliv, topíme peletami, zemním plynem, nebo extra ETO podle toho, jaký hořák do kotle zabudujeme. V případě potřeby je samozřejmostí , možnost koupit kotel bez hořáku, s tím, že si jej vyberete později, a nebo jej použijete z minulého kotle.



REGULACE
  • Regulátor tahu HONEYWELL
  • Regulační termostat
  • Spalinový termostat
  • Termostat na čerpadlo
  • Přepínací vypínač
Kotel na pelety a zplynování dřeva ATMOS DC15EP, DC 18SP, DC 25SP, DC32SP




KONSTRUKCE KOTLE



Kotel sám je konstruován jako těleso se třemi pod sebou posazenými komorami. Vrchní dvě komory slouží ke zplynování dřeva, tak jak to znáte u klasických zplynovacích kotlů, které vyrábíme standardně. Třetí, nejspodnější komora je zpředu osazena požadovaným hořákem a vyložena keramikou pro optimální kvalitu spalování. Oba systémy jsou od sebe odděleny vodním pláštěm, navzájem se tak příliš neovlivňují a tím dosahuje kotel vysoké účinnosti při topení jednotlivými palivy. Odvod spalin do komína je řešen jedním výstupním hrdlem a proto vystačíme s jedním komínem.



Kotle na extra ETO nebo zemní plyn a zplynování dřeva ATMOS DC 15EPL, DC 18SPL, DC 25SPL, DC 32SPL
VÝHODY KOTLŮ ATMOS

  • možná kombinace jednotlivých druhů paliv - střídání paliva bez úprav na kotli dřevo + pelety, dřevo + zemní plyn, dřevo + extra ETO
  • možná záměna jednotlivých hořáků - kdykoli můžeme přejít na jiné médium
  • vysoká účinnost při jednotlivých palivech - prakticky stejná jako u speciálních kotlů na extra ETO, zemní plyn nebo pelety (až 92,3 % při jmenovitém výkonu)
  • levnější řešení - sečteme-li náklady na pořízení dvou kotlů, jejich zapojení a odkouření zjistíme, že jeden kotel ač dražší je ekonomicky výhodnější.
  • malý zastavěný prostor - oproti více kotlům
  • jeden komín a kouřovod
  • ekologický provoz - u všech druhů vytápění





Rozměry DC 15EP DC 18SP DC 25SP DC 32SP
A 1635 1635 1635 1712
B 694 757 957 957
C 643 643 643 678
D 1375 1375 1375 1448
E 152 152 152 152
F 65 65 65 70
G 207 207 207 183
H 1436 1436 1436 1505
CH 212 212 212 256
I 212 212 212 240
J 6/4" 6/4" 6/4" 6/4"

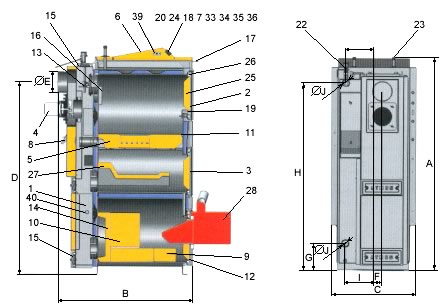

1. Těleso kotle
2. Dvířka plnící - dřevo
3. Dvířka popelníková - dřevo
4. Odtahový ventilátor (mimo DC 15EP)
5. Žáruvzdorná tvarovka - tryska
6. Ovládací panel
7. Bezpečnostní termostat
8. Regulační záklopka
9. Žáruvzdorná tvarovka - prodloužení kul. prostoru - (Kombi)
10. Žáruvzdorná tvarovka - kulový prostor - (Kombi)
11.Těsnění - trysky - 12 x 12
12. Dvířka - pro hořák na pelety
13. Zatápěcí záklopka
14. Žáruvzdorná tvarovka - zadní čelo kul. prostoru - (Kombi)
15. Víko čistící
16. Clona
17. Táhlo roztápěcí záklopky
18. Teploměr
19. Clona topeniště		 20. Vypínač
22. Regulátor výkonu - Honeywell FR 124
23. Chladící smyčka
24. Regulační termostat
25. Výplň dvířek - Sibral
26. Těsnění dvířek
27. Keramika - střecha
28. Hořák na pelety, zemní plyn nebo extra ETO
29. Žáruvzdorná tvarovka - kulový prostor (D 15)
30. Žáruvzdorná tvarovka - vyložení kul. prostoru (DC 15E)
31. Žáruvzdorná tvarovka - kulový prostor - dřevo
32. Žáruvzdorná tvarovka - zadní čelo kul. prostoru - dřevo
33. Termostat na čerpadlo (jen u DC 15EP)
34. Pojistka (3,6 A)
35. Spalin. termostat (mimo DC 15EP)
36. Vypínač (přepínací)
37. Koncový spínač s tlačítkem
39. Termostat na čerpadlo (DC 18-32 SP)
40. Měřící místo pro analyzátor spalin



 TECHNICKÁ DATA:

 Typ

   DC 15EP (L) DC 18SP (L) DC 25SP (L) DC 32SP (L)
 Výkon kotle na dřevo KW 14,9 20 25 35
 Výkon kotle na pelety KW 4,5 - 15 4,5 - 15 6 - 22 6 - 20
 Výkon kotle na olej, zemní plyn KW 15 - 20,5 15 - 20,5 15 - 30 15 - 30
 Palivo - dřevo   SUCHÉ DŘEVO 12 - 20 % / VÝHŘEVNOST 15 - 18 MJ/ kg/ Ø 70 - 150 mm
 Palivo - pelety   KVALITNÍ DŘEVĚNÉ PELETY Ø 6 - 8 mm / bílé pelety/
 Palivo - zemní plyn, extra ETO   ZEMNÍ PLYN O VÝHŘEVNOSTI 34 MJ / m3, extra ETO  O VÝHŘEVNOSTI 42 MJ/ kg
 Maximální délka dřeva mm 330 330 530 530
 Spotřeba dřeva za sezonu m3 7 9 14 19
 Obsah násypky na dřevo dm3 66 66 100 140
 Váha kotle kg 424 429 506 571
 Objem vody v kotli l 78 78 109 160
 Typ hořáku na pelety   IWABO VILLA S nebo ATMOS ERATO GP20
 Typ hořáku na extra ETO, zemní plyn   LIBOVOLNÝ HOŘÁK VYBAVENÝ MECHANICKY OVLÁDANOU VZDUCHOVOU KLAPKOU
 Zásobník na pelety   EXTERNÍ - 250, 500, 1000 l
 Připojovací napětí V/Hz 230 / 50
 Příkon kotle při startu na pelety W 1120 1120 1120 1120
 Příkon kotle při provozu W 120 120 120 120
 Kotle určené pro topení dřevem, v kombinaci se zemním plynem nebo extra ETO, mají v označení navíc příponu L (např. DC 18SPL).

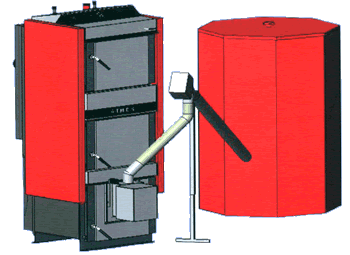

Kotel s hořákem, šnekovým dopravníkem a zásobníkem na pelety




Doporučené zapojení s Laddomatem 21 a vyrovnávací nádrží



Doporučeným zapojením je zapojení kotle s Laddomatem 21 nebo termoregulačním ventilem s vyrovnávací nádrží o objemu 500 až 1000 l. Další možností je instalace kotle s akumulačními nádržemi o potřebném objemu (nař. 2000l), které navíc umožňují vytápění akumulační elektřinou, nebo připojení solárních panelů. V případě potřeby je samozřejmě možné zapojit kotel do systému i bez akumulačních nádrží, a to především pokud zvolíme jako druhé médium zemní plyn (propan) nebo extra ETO.

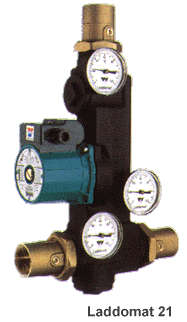

Laddomat 21 svou konstrukcí nahrazuje klasické zapojení z jednotlivých dílů. Skládá se z litinového tělesa, termoregulačního ventilu, čerpadla, zpětné klapky, kulových ventilů a teploměru. Teplota otevření termoregulačního ventilu je 78 nebo 72 °C podle typu termopatrony.
