ZPLYNOVACÍ KOTLE
NA UHLÍ A DŘEVO
Konstrukce kotle - Kotel je tvořen dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný otočný rošt, který umožňuje dokonalé zplynování uhlí a dřeva jednotlivě nebo dohromady a snadné odstraňování popela.


 VÝHODY KOTLŮ NA UHLÍ A DŘEVO ATMOS
  • Možnost spalovat uhlí a dřevo samostatně, doporučujeme dohromady (společně)
  • Primární i sekundární vzduch je předehříván na vysokou teplotu - vyšší účinnost
  • Otočná roštová mechanika - snadné odpopelnění
  • Ventilátor - tlakový, odtahový(S)
  • Snadná obsluha a čištění
  • Velký zásobník paliva
  • Velký keramický spalovací a popelníkový prostor
  • Kotel bez trubkovnice - snazší čištění (mimo C50S)
  • Malé rozměry a nízká hmotnost
  • Vysoká kvalita

Odtahový ventilátor narozdíl od tlakového odsává spaliny a tím minimalizuje kouření při přikládání a provozu kotle.

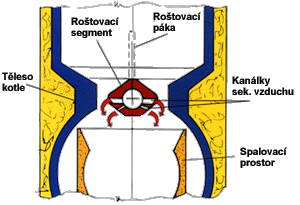

Nastavení roštovacích segmentů je znázorněno na obrázku a je jednotné při spalování uhlí a dřeva.

Kanálek na přívod sekundárního vzduchu a rovná část zplynovacího roštu musí směřovat vždy dolů.





CHRÁNĚNO PRŮMYSLOVÝM PATENTEM!




REGULACE KOTLŮ
 Elektromechanická - regulaci výkonu provádíme záklopkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80-90 °C) otevírá či přivírá záklopku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel prosti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá ventilátor dle nastavené výstupní teploty (80-85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Od nového roku 2002 jsou kotle navíc vybaveny spalivovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.  C 18S, C 20S, C 30S, C 40S, C 50S.

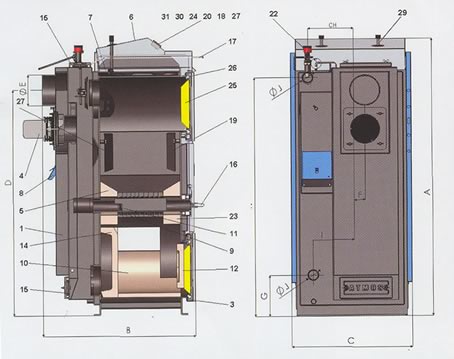

LEGENDA K NÁKRESU KOTLŮ - C 18S, C 20S, C 30S, C 40S, C 50S
1. Těleso kotle
2. Dvířka plnící
3. Dvířka popelníková
4. Ventilátor - tlakový(S)
5. Žáruvzdorná tvarovka - kostka zadní
6. Ovládací panel
7. Bezpečnostní termostat
8. Regulační záklopka
9. Roštnice
10. Žáruvzdorná tvarovka - kulový prostor
11. Roštová trubka
12. Žáruvzdorná tvarovka - půlměsíc
13. Zatápěcí záklopka
 		 14. Žáruvzdorná tvarovka - zadní čelo kul. prostoru
15. Víko čistící
16. Roštovací páka
17. Táhlo roztápěcí záklopky
18. Teploměr
19. Clona topeniště - přední
20. Vypínač
22. Regulátor výkonu - Honeywell FR124
23. Žáruvzdorná tvarovka - kostka přední
24. Regulační termostat ventilátoru
25. Výplň dvířek - Sibral
26. Těsnění dvířek - šňůra 18x18
27. Spalinový termostat
28. Chladící smyčka proti přetopení





  A B (S) C D (S) E F G H CH I J
C 18S 1120 770 590 872 152 70 200 930 220 190 6/4"
C 20S 1360 770 590 1118 152 70 200 1165 220 190 6/4"
C 30S 1360 870 590 1118 152 70 200 1165 220 190 6/4"
C 40S 1360 970 590 1118 152 70 200 1165 220 190 2"
C 50S 1360 1120 590 1118 152 70 102 1177 220 220 2"




TECHNICKÁ DATA
TYP KOTLE ATMOS kombi		 C 18S C 20S C 30S C 40S C 50S
Rozsah výkonu (kW) 14 - 20 17 - 25 22 - 32 28 - 40 35 - 48
Předep. tah komína (Pa) 22 25 25 28 28
Hmotnost kotle (kg) 225 298 336 376


415
Objem vody (l) 45 64 64 77 95
Obsah násypky (dm3) 66 100 125 150 150
Elektrický příkon (W) 50 50 50 50 50
Připojovací napětí (V/Hz) 230/50
Předepsané palivo Hnědé uhlí ořech 1 o výhřevnosti 17 - 20 mj.kg-1
Suché dřevo o výhřevnosti 5-18 MJ/kg, průměr 70 - 100 mm, 12 - 20% vlhkosti
Max. délka dřeva (mm) 330 330 430 530 530
Minimální teplota vratné vody při provozu 65 °C
Účinnost v celém rozsahu výkonu 81 - 85 % 81 - 84 % 81 - 84 % 86 - 87 % 86 - 87 %



PRVNÍ EKOLOGICKÝ KOTEL NA HNĚDÉ UHLÍ A DŘEVO
ATMOS kombi - pro každý rodinný dům


Zplynovací kotel ATMOS kombi přináší nový pohled na spalování hnědého uhlí v kombinaci se dřevem, za což mu byla udělena cena Grand Prix na výstavě Pragotherm, Zlatá medaile na Mezinárodním stavebním veletrhu Brno, Zlatý klas na výstavě Země živitelka. Uhlí je dnes zavrhováno, protože zamořuje města a vesnice kouřem ze zastaralých typů kotlů. Náš nový ekologický kotel činí z hnědého uhlí palivo, které má budoucnost. Nemáte-li dostatek dřeva topíte uhlím, nemáte-li dostatek uhlí topíte dřevem, a nebo kombinujete. Kotel je tvořen dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný rošt, který plní funkci zplynovací trysky, jež umožňuje dokonalé spalování uhlí a dřeva jednotlivě nebo dohromady a odstraňování popela.
Tím, že kotel umožňuje spalovat paliva, které jsou a budou výhledově absolutně nejlevnější, stává se jeho provoz vůči ostatním kotlům nejekonomičtější. Sama vlastnost spalovat uhlí a dřevo činí z majitele kotle osobu méně závislou na monopolu uhelných, či jiných společností.
Zplynováním uhlí v novém kotli ATMOS kombi bylo dosaženo nízkých emisních hodnot znečištění, proto kotle všechny kotle C18 - C40 obdržely známku EKOLOGICKY ŠETRNÝ VÝROBEK. Plynulou regulací v celém rozsahu výkonu, s účinností 83 - 87% podle typu, byl vyřešen problém sníženého výkonu (špatného spalování), ve kterém je kotel provozován po většinu topné sezóny. U starých konstrukcí kotlů se systémem odhořívání paliva byla regulace možná jen v malém rozsahu, a tak kotel byl provozován buď na plný výkon, nebo byl škrcen, a tím unikalo velké množství zplodin do ovzduší. Nejenom plyn, ale i hnědé uhlí může být ekologickým palivem.
Doporučeným palivem je hnědé uhlí ořech 1 a suché polenové dřevo. Náhradním palivem jsou ostatní druhy hnědého uhlí, brikety a dřevěné brikety. Palivo přikládáme v průměru 2 až 5 krát denně podle použitého paliva a popel postačí vybírat jednou za 1 -7 dní podle poměru paliva.
