ZPLYNOVACÍ KOTLE NA DŘEVO

Kotle jsou konstruovány pro spalování dřeva, na principu generátorového zplynování s použitím odtahového ventilátoru, který odsává spaliny z kotle, nebo vhání vzduch do kotle.
Těleso kotlů je vyrobeno jako svařenec z ocelových plechů 3-6 mm. Tvoří je násypka paliva, která je ve spodní části opatřena žáruvzdornou tvarovkou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami. V zadní části těla kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.



VÝHODY ZPLYNOVACÍCH KOTLŮ NA DŘEVO ATMOS

  • Možnost spalovat velké kusové dřevo
  • Primární i sekundární vzduch je předehříván na vysokou teplotu - vyšší účinnost
  • Po dohoření paliva se ventilátor automaticky vypne
  • Snadná obsluha a čištění
  • Keramický spalovací prostor - vysoká účinnost
  • Velký zásobník paliva
  • Velký prostor pro popel (u dřeva vybíráme 1 týdně)
  • Kotel bez trubkovnice - snazší čištění
  • Malé rozměry a nízká hmotnost
  • Vysoká kvalita
ŽIVOTNÍ PROSTŘEDÍ



Obrácené spalování a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle splňují limity pro ekologicky šetrný výrobek směrnice č.13/2002 MŽP ČR.

INSTALACE



Kotle ATMOS musí být zapojeny s LADDOMATEM 21 nebo termoregulačním ventilem ESBE pro docílení minimální teploty vratné vody do kotle 65C°. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C. Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi.

OSVĚDČENÍ A CERTIFIKACE



Všechny kotle ATMOS jsou certifikovány ve zkušebnách pro jednotlivé země určení: SZÚ Brno, TÜV München - Německo, Litva, Ukrajina, Švédsko SP, Polsko a Rakousko, Slovensko, Maďarsko, dle platných norem - ČSN EN 303-5.
Chráněno průmyslovým patentem.

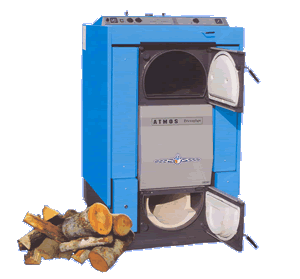

Kotel ATMOS Generátor DC 20GS, DC 25GS, DC 32GS a DC 40GS jsou úplnou novinkou v kotlích na spalování dřeva. Je to skutečný generátor na dřevoplyn.


  • Celokeramické topeniště

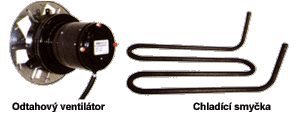

  • Odtahový ventilátor
  • Chladící smyčka proti přetopení
  • Keramické tvarovky s mikrovýstuží









    •
    DC 18S, DC 22S, DC 25S, DC 32S, DC 40SE, DC 50S, DC 50SE, DC 75SE, DC22SX, DC30SX, DC40SX, ATMOS Dřevoplyn DC 20GS, DC 25GS, DC 32GS, DC 40GS, ATMOS Generator
    REGULACE KOTLŮ



    Elektromechanická - regulaci výkonu provádíme záklopkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80-90 °C) otevírá či přivírá záklopku, (mimo DC50SE) kotel je namísto toho vybaven servoklapkou BELIMO s pružinou. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá ventilátor dle nastavené výstupní teploty (80-85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
    Od roku 2002 jsou kotle navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotel pracuje na snížený výkon do 70% jmenovitého výkonu i bez ventilátoru.

    Použití pro kotle: DC 18S, DC 20GS, DC 22S, DC 25S, DC 32S, DC 25GS, DC 32GS, DC 40GS, DC 40SE, DC 50S, DC 50SE, DC 70S, DC 75SE, DC 80, DC 100, DC22SX, DC30SX, DC40SX.

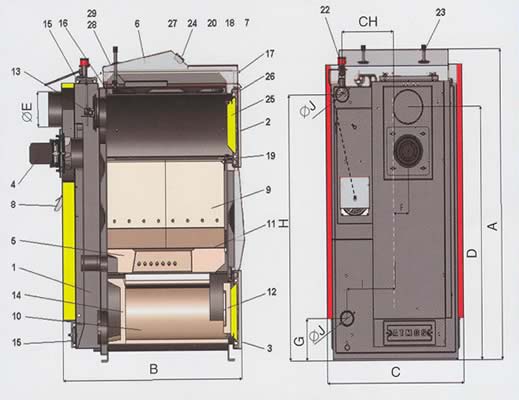

    LEGENDA K NÁKRESU KOTLE
    1. Těleso kotle
    2. Dvířka plnící
    3. Dvířka popelníková
    4. Ventilátor odtahový(S)
    5. Žáruvzdorná tvarovka - tryska
    6. Ovládací panel
    7. Bezpečnostní termostat
    8. Regulační záklopka
    9. Žáruvzdorná tvarovka - u typu GS - bok topeniště
    10. Žáruvzdorná tvarovka -u typu GS- kulový prostor L+P
    11. Těsnění - trysky
    12. Žáruvzdorná tvarovka - půlměsíc
    13. Zatápěcí záklopka
         		 14. Žáruvzdorná tvarovka - u typu GS - zadní čelo kul. prostoru
    15. Víko čistící
    16. Clona
    17. Táhlo roztápěcí záklopky
    18. Teploměr
    19. Clona topeniště
    20. Vypínač
    22. Regulátor výkonu - Honeywell FR124
    23. Chladící smyčka
    24. Termostat ventilátoru
    25. Výplň dvířek - Sibral
    26. Těsnění dvířek - šňůra 18x18
    27. Spalinový termostat





    Rozměry DC 15E DC 18S DC 22S DC 25S DC 32S DC 20GS DC 25GS DC 32GS DC 40GS DC 40SX DC 50SE DC 50S DC 70S DC 75SE
    A 1120 1120 1120 1120 1200 1200 1200 1200 1350 1200 1300 1200 1320 1420
    B 690 770 970 970 970 770 970 970 970 970 1170 1170 1170 1470
    C 590 590 590 590 670 670 670 670 670 670 770 670 670 770
    D 690 872 872 872 946 946 946 946 1092 946 1046 946 1050 1153
    E 152 152 152 152 152 152 152 152 152 152 152 152 160 180
    F 65 65 65 65 75 75 75 75 75 75 75 75 90 70
    G 200 200 200 200 180 180 180 180 180 180 180 180 325 180
    H 930 930 930 930 1000 1000 1000 1000 1137 1000 1100 1000 1230 1100
    CH 220 220 220 220 255 255 255 255 255 255 305 255 - 305
    I 190 190 190 190 240 240 240 240 240 240 290 240 240 290
    J 6/4" 6/4" 6/4" 6/4" 6/4" 6/4" 6/4" 6/4" 2" 6/4" 2" 2" 2" 2"




    Technická data: Typ ATMOS DC 15E DC 18S DC 22S DC 25S DC 32S DC 20GS DC 25GS DC 32GS DC 40GS DC 40SX DC 50S DC 50SE DC 80,DC 70S DC 75SE
    Rozsah výkonu (kW) 14,9 14-20 15-22 17-25 25-35 14-20 17-25 22-32 28-40 28-40 35-48 35-49 49-70 50-75
    Předep. tah komína (Pa) 18 20 23 23 25 20 23 25 25 25 25 25 30 30
    Hmotnost kotle (kg) 285 273 303 306 345 350 408 415 453


    353 407 545 487 700
    Objem vody (l) 45 45 58 58 80 64 80 80 90 80 89 141 93 190
    Obsah násypky (dm3) 65 66 100 100 140 87 130 130 170 140 180 252 180 345
    Max. délka dřeva (mm) 330 330 530 530 530 330 530 530 530 530 730 700 730 1000
    Spotř. na top. sez. (plnometr) 15 18 22 25 32 17 25 32 40 40 50 50 70 64
    Předepsané palivo Suché dřevo o výhřevnosti 15 - 18 MJ/kg, průměr 70 - 150 mm, 12 - 20% vlhkosti
    Minimální teplota vratné vody 65 °C
    Účinnosti v celém rozsahu výkonu 81 - 89 %
    Pozor! Typ kotle DC15E není vybaven ventilátorem!




    EKOLOGICKÝ ZPLYNOVACÍ KOTEL DC 100

    Minimální obsluha a velká úspora paliva!

    Účinnost 90 % Obsah násypky paliva - 400 l


    TECHNICKÁ DATA
     Typ  DC 100
     Výkon kotle (kw)  99
     Obsah násypky (l)  400
     Max. délka dřeva (mm)  750
     Předepsané palivo  Suché dřevo 12-20 % vlhkosti
     o výhřevnosti 15-18 MJ/kg
     Výška (mm)  1530
     Šířka (mm)  980
     Hloubka (mm)  1120
     Hmotnost kotle (kg)  780
     Předepsaný tah komína (pa)  35
     Ø kouřovodu (mm)  200
     Výška osy kouřovodu od země (mm)  1260
     Účinnost  85 - 90 %
     Minimální teplota vratné vody při provozu  65 °C

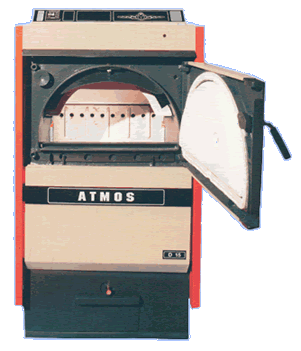

    POLOZPLYNOVACÍ KOTEL D15
    • Spalování dřeva v keramickém topeništi


    • Kotel bez ventilátoru


    • Jednoduchá obsluha a snadné čištění


    • Účinnost 71-83%


    • Palivo - dřevo a dřevěné brikety


    • Pro chaty a chalupy


    • Malé rodinné domky


    • Jako druhý kotel ke kotli na LTO nebo plyn

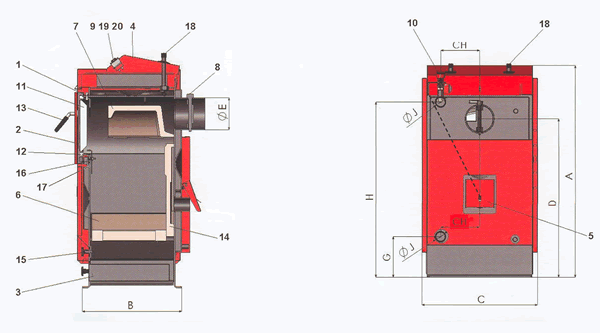

    LEGENDA K NÁKRESU KOTLŮ
    1. Těleso kotle
    2. Dvířka plnící
    3. Popelník
    4. Ovládací panel
    5. Regulační klapka
    6. Žáruvzdorná tvarovka - dno topeniště
    7. Žáruvzdorná tvarovka - vrchní kul. prostor
    8. Komínová klapka
    9. Teploměr
    10. Regulátor výkonu Honeywell Fr 124     		11. Výplň dvířek - Sibral
    12. Těsnění dvířek
    13. Uzávěr
    14. Žáruvzdorná tvarovka
    15. Šoupě - regul. primárního vzduchu
    16. Šoupě - regul.sekund. vzduchu
    17. Clona
    18. Chladící smyčka proti přetopení
    19. Termostat na čerpadlo
    20. Vypínač

    TECHNICKÁ DATA D 15 D 20
    Výkon kotle (kW) 7 - 14,5 10 - 19,5
    Obsah násypky (l) 70 105
    Max. délka dřeva (mm) 310 510
    Předepsané palivo suché dřevo do 20% vlhkosti o výhřevnosti 5-18 MJ/kg, průměr 60-150 mm
    Hmotnost kotle (kg) 192 250
    Předepsaný tah komína (Pa) 18 19
    Min.teplota vratné vody 65°C


    ROZMĚR / TYP KOTLE D 15 D 20
    A 1090 1090
    B 490 690
    C 590 590
    D 828 828
    E 152 152
    G 280 280
    H 908 908
    CH 203 203
    J 6/4" 6/4"
